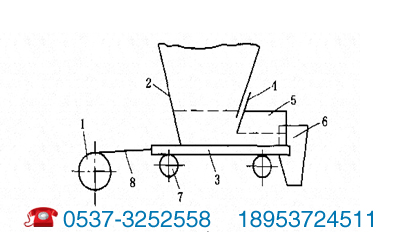

往復式給料機結構如圖1—1所示。

它主要由偏心機構1、斜板2、往復板3、調節板4、側板5、溜槽6、滾輪7及連桿8等組成。作往復運動的往復板3支承在滾輪7上面、往復板3的往復運動是靠偏心機構1通過連桿8來實現的；往復板的兩側有側板5，后面有斜板2，形成固定的槽壁。當往復板向前運動時，往復板上的物料借助于摩擦力的作用也隨著前進，往復板后面的空間就被煤倉中落下的煤所填滿。往復板后退時，煤被斜板擋住，不能隨著后退。這樣，往復板前端的煤就被卸到溜槽中。往復板重復地連續動作，煤就被一段一段地卸下。這種給料機可以通過調節閘板4和偏心機構1來調節物料的流量。往復式給料機多用于煤倉下。
